Ắt hẳn đối với những người ngoài ngành xây dựng thì thuật ngữ "Bản vẽ cửa nhôm kính Xingfa" còn khá xa lạ và khó hiểu. Chắc hẳn sẽ có nhiều người thắc mắc và công dụng của sản phẩm như thế nào? Cùng NHÀ ĐẸP SÀI GÒN tham khảo bài viết sau đây nhé!
Cửa nhôm Xingfa là gì?
Cửa nhôm Xingfa là loại cửa được tạo ra từ hệ nhôm Xingfa được nhập khẩu chính hãng từ Quảng Đông với nhiều ưu điểm như tính bền, đẹp, dễ thiết kế, dễ sản xuất, đa dạng màu sắc,... và đây luôn là vật liệu quan trọng nhất để tạo nên những sản phẩm cửa nhôm kính đẹp và chất lượng. Nhôm Xingfa bao gồm có các hệ nhôm: Hệ 55, hệ 63, hệ 93 tùy vào từng vào hệ mà thiết kế cửa cho phù hợp.
Làm rõ khái niệm bản vẽ file CAD cửa nhôm kính Xingfa
Nếu như trước đây khi cần thiết kế một sản phẩm cửa nhôm kính, nhà thiết kế phải vẽ bằng tay các chi tiết của sản phẩm trước khi tiến hành sản xuất. Ngày nya, chỉ cần đưa ra ý tưởng thì bạn sẽ nhận được bản vẽ chi tiết và đầy đủ thông số cần thiết của sản phẩm thông qua bản vẽ chi tiết cửa nhôm Xingfa.
Đây là bản vẽ của phần mềm vẽ kỹ thuật CAD (Computer Aided Design) và được phác thảo dạng 3D (bản vẽ kiến trúc) các sản phẩm cửa nhôm Xingfa nhập khẩu và được thiết kế sẵn thông số kỹ thuật (bản vẽ kỹ thuật) trong thư viện bao gồm:
1. Thông số kích thước của từng cánh cửa.
2. Thông số kỹ thuật các loại kính dùng cho sản phẩm.
3. Hướng quay, tiêu chuẩn đóng/ mở của sản phẩm thiết kế.
4. Kích thước khung cửa.
5. Kích thước chuẩn khi sản xuất.
6. Thông số kích thước phù hợp khi mở để lấy đủ sáng.
7. Kích thước hợp với phong thủy và đúng tiêu chuẩn.
8. Chi tiết các mặt cắt, kích thước cắt của khung/ cánh.
Ngày nay, chỉ cần đưa ra ý tưởng thì bạn sẽ nhận được bản vẽ chi tiết và đầy đủ thông số cần thiết của sản phẩm thông qua bản vẽ chi tiết cửa nhôm Xingfa.
Các hệ nhôm tương ứng:
Hệ nhôm 55: Dùng để thiết kế và sản xuất cho các loại cửa chính và cửa sổ mở quay, mở hất.
Hệ nhôm 93: Dùng thiết kế cho cửa nhôm kính Xingfa trượt lùa.

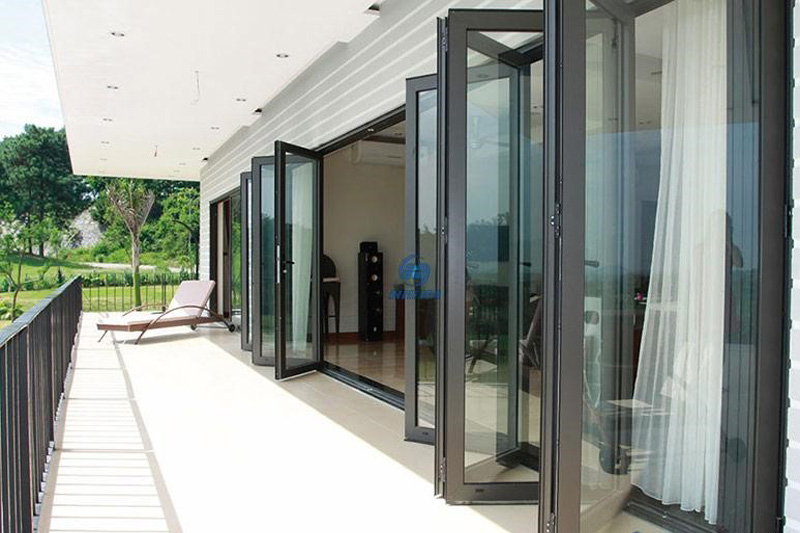

Hệ nhôm 63: Dùng cho mẫu thiết kế cửa nhôm Xingfa xếp trượt.
File CAD được sử dụng trong thiết kế cửa nhôm Xingfa nhằm thể hiện đầy đủ chi tiết mặt cắt, kích thước cắt cánh, cắt khung và thông thủy cho từng mẫu cửa.
Ngoài ra, bản vẽ cửa nhôm kính Xingfa file CAD còn có thêm các thông tin chi tiết dùng để giới thiệu toàn bộ các thông tin về thông số kỹ thuật, cấu tạo hình vẽ của từng thanh nhôm, mặt cắt nhôm và từng bộ phận của nhôm Xingfa, rất thuận tiện và đa dạng trong việc lựa chọn và thiết kế.
Sự hỗ trợ của các bản vẽ kỹ thuật cửa nhôm kính Xingfa này được xem là một trợ thủ đắc lực không chỉ giúp công việc của người thiết kế, kỹ thuật, thi công trở nên đơn giản, nhẹ nhàng hơn mà còn đem lại sự tin tưởng của khách hàng đối với doanh nghiệp sản xuất cửa.
Các loại bản vẽ cửa nhôm kính Xingfa file CAD - Cách đọc bản vẽ cửa nhôm kính Xingfa
Dựa vào mục đích sử dụng, bản vẽ cửa nhôm Xingfa được chia thành 2 loại:
Bản vẽ kiến trúc: Là bản vẽ thể hiện các bộ cửa với số đo, vị trí, các lưu ý khi lắp đặt trên công trình.
Bản vẽ kỹ thuật: Hay còn gọi là bản vẽ chi tiết. Bản vẽ này thể hiện số đo, liệt kê các hệ nhôm Xingfa cần sử dụng kèm mặt cắt để thợ gia công hiểu.
Tuy nhiên, loại bản vẽ kỹ thuật này rất ít người sử dụng vì những người thợ chỉ nhìn cửa là biết nên sử dụng loại nhôm nào.

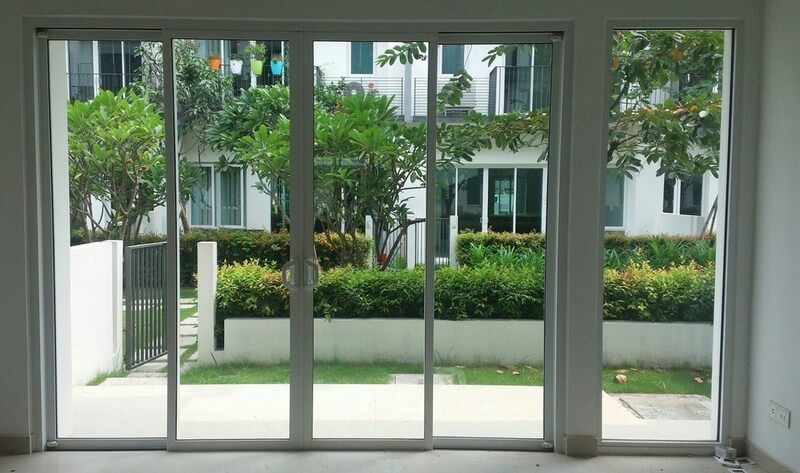

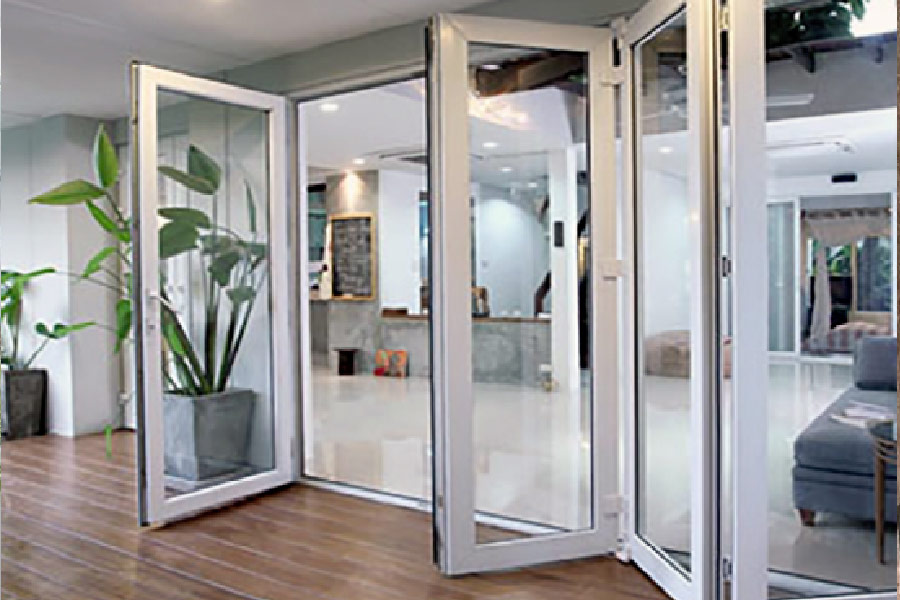

Cửa nhôm kính Xingfa.
Bản vẽ cửa nhôm Xingfa 55
Bản vẽ của cửa nhôm Xingfa hệ 55 bao gồm các loại cửa sau:
Cửa đi mở quay nhôm Xingfa 1 cánh, 2 cánh, 4 cánh.
Cửa sổ nhôm Xingfa 55 mở quay, mở lật

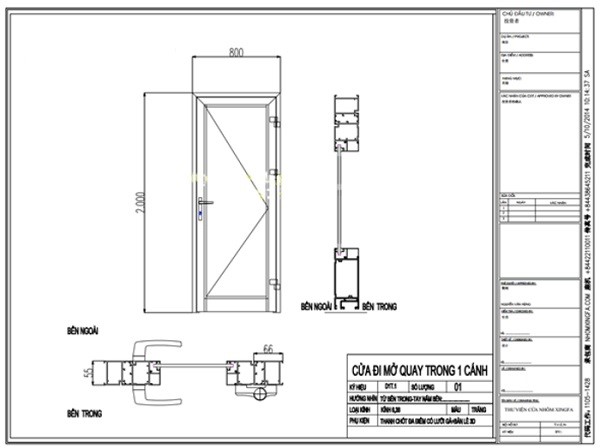

Bản vẽ CAD cửa nhôm kính Xingfa hệ 55 loại 1 cánh.

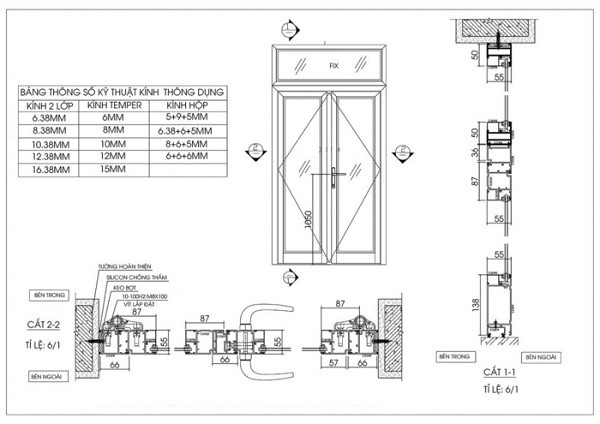

Bản vẽ CAD cửa nhôm kính Xingfa hệ 55 loại cửa mở quay 2 cánh.

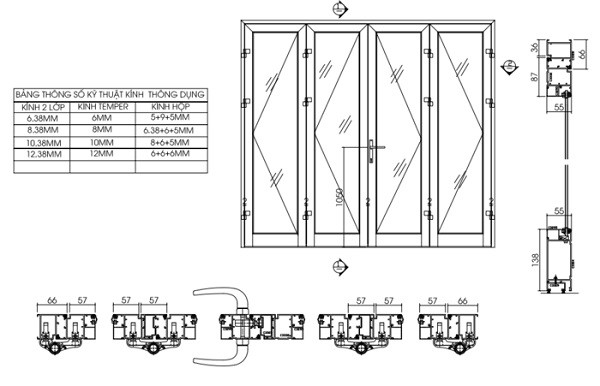

Bản vẽ CAD cửa nhôm kính Xingfa hệ 55 loại cửa đi mở quay 4 cánh.
Cách đọc bản vẽ cửa nhôm kính Xingfa hệ 93
Bản vẽ của cửa nhôm Xingfa hệ 93 bao gồm các loại cửa sau:
Cửa đi lùa nhôm Xingfa 2 cánh, 3 cánh, 4 cánh.
Cửa lùa xếp nhôm Xingfa từ 3 - 8 cánh.
Cửa sổ lùa nhôm Xingfa 2 cánh, 3 cánh, 4 cánh.

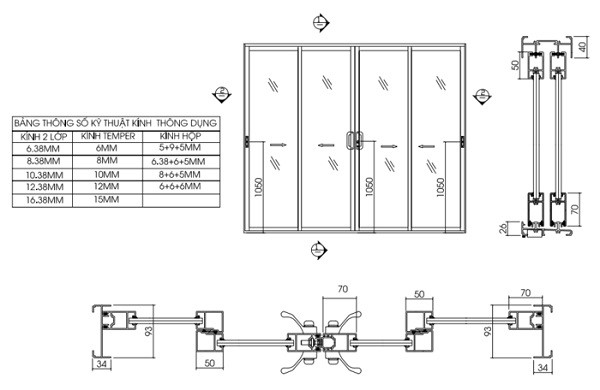

Bản vẽ CAD cửa nhôm Xingfa hệ 93 4 cánh.

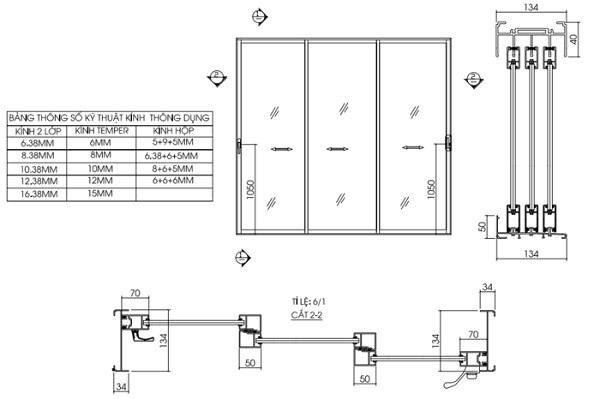

Bản vẽ cửa nhôm Xingfa hệ 93 3 tay 3 cánh
Với những bản vẽ CAD cửa nhôm Xingfa chi tiết và chính xác như trên, chắc chắn các bộ phận từ thiết kế, kỹ thuật, sản xuất, thi công sẽ làm việc dễ dàng hơn và tránh được tối đa các lỗi về thiết kế, thi công của sản phẩm trong quá trình lắp đặt, sản xuất.
Hy vọng từ những thông tin trên đây. Quý gia chủ đã biết cách đọc bản vẽ cửa nhôm kính Xingfa một cách chính xác.
